Tablero de gestión de ruido: del diagnóstico al plan de acción
Actualizado: hace 12 minutos
Un estudio acústico completo produce más información de la que cabe en una reunión: decenas de fuentes caracterizadas una por una, mapas de nivel para cada período, la fachada de cada edificio del entorno con su valor, espectros en bandas de tercio de octava, fichas de campo con fotografía y coordenada. Ese material es exactamente el que sustenta una decisión de inversión. Y casi nunca llega a quien la toma: se entrega como un informe de varios cientos de páginas, se revisa una vez y se archiva.
El tablero de gestión de ruido es nuestra respuesta a ese problema. Contiene la misma información del estudio, pero navegable. Quien lo consulta no necesita ser acústico para entender de dónde viene el ruido, a quién llega, con cuánto margen frente al límite y, sobre todo, qué pasaría si se interviniera una fuente concreta.
Puede recorrerlo en tablerogestionruido.aacacustica.com.co. Lo que verá es un caso demostrativo montado con datos de campaña reales anonimizados sobre un emplazamiento hipotético: una planta industrial en entorno rural con viviendas colindantes, 56 focos identificados, operación de tres turnos y una campaña de mediciones entre octubre y noviembre de 2025.
Receptores en fachadas: quién recibe el ruido y con cuánto margen
La primera vista responde la pregunta que hacen la autoridad y la comunidad: cuánto ruido llega a cada vivienda. El tablero evalúa 60 edificios del entorno y muestra el peor caso de cada uno, con la fachada concreta donde se produce, su orientación, su altura y el límite normativo que le corresponde según su uso. En el caso demostrativo el máximo es 65.3 dB(A) sobre una fachada suroriental y el promedio del conjunto es 51.0 dB(A).
Las isófonas se activan sobre el mapa a 4 o a 10 metros de altura. Sirven para ver la forma del campo sonoro y no solo el valor puntual: dónde está el gradiente, por dónde se escapa el ruido y qué zonas quedan protegidas por la propia geometría de las naves.
El mismo mapa, con el interruptor de período, cambia por completo de significado. La planta opera de forma continua, así que el nivel es el mismo de día y de noche. Lo que cambia es la exigencia: en este caso 65 dB(A) diurnos frente a 50 dB(A) nocturnos. El resultado es que las dos excedencias del período diurno se convierten en quince durante la noche, varias de ellas con más de 15 dB por encima del límite.
Ese contraste, por sí solo, ya es un argumento de gestión. Un plan de acción diseñado mirando únicamente el período diurno va a fallar justo en la franja horaria que concentra las quejas.
El inventario de focos: cada fuente con nombre, coordenada y espectro

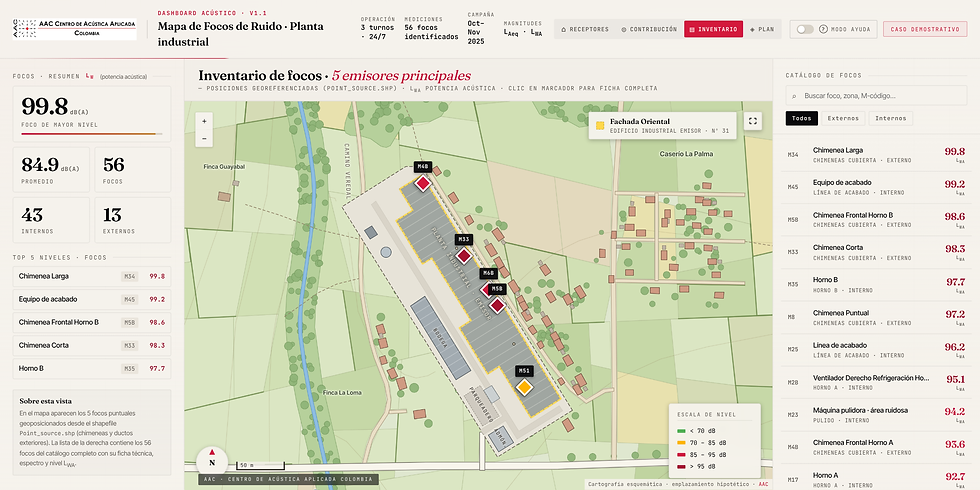

Debajo de los mapas hay un catálogo de 56 focos, 43 internos y 13 externos, cada uno con su nivel de potencia acústica. Los cinco emisores principales aparecen geoposicionados sobre el plano; el resto se consulta en la lista, con buscador y filtro por tipo. En el caso demostrativo el foco de mayor nivel llega a 99.8 dB(A) y el promedio del inventario es 84.9 dB(A).
Cada foco abre una ficha con tres pestañas. La primera es el espectro en bandas de tercio de octava, de 25 Hz a 16 kHz, con el pico espectral y el reparto de energía entre bajas, medias y altas frecuencias. La segunda es la ficha técnica: el plano de ubicación del foco, su identificación y su caracterización acústica. La tercera sitúa el foco en su contexto y lo compara con sus vecinos.
Esa pestaña de espectro no es un adorno. El espectro es lo que determina si una medida sirve o no: un encapsulamiento que rinde bien en medias frecuencias no resuelve un problema dominado por bajas, y una barrera que funciona sobre el papel puede quedarse corta si la fuente emite por debajo de los 125 Hz. Sin el espectro, elegir la medida es una apuesta.
Contribución por foco y simulación de escenarios
Esta es la parte del tablero que cambia la conversación, y merece explicarse con calma.
¿De dónde viene cada decibel?
Para cada receptor externo el tablero descompone el nivel global en la contribución individual de cada foco. No es un reparto porcentual improvisado: el nivel total es la suma energética de los aportes, la misma que hace que dos fuentes iguales sumen 3 dB y no el doble. El tablero muestra cuánto vale cada término y qué porcentaje de la energía representa.
En el caso demostrativo, la Finca La Ceiba recibe 62.2 dB(A) durante el día y hasta ella llegan aportes de 27 focos distintos. Dos explican el 81 % de la energía: la chimenea frontal del Horno B, con 58.6 dB(A) y el 45.7 % del total, y la abertura de techo de ese mismo horno sobre la fachada oriental, con 57.5 dB(A) y el 35.4 %. El tercero ya baja al 6.9 %.
Esa sola tabla reordena prioridades. Sin ella, la reacción natural de cualquier equipo es intervenir el foco con mayor nivel de potencia del inventario, que no es necesariamente el que más aporta en la fachada donde está el problema: entre el foco y el receptor hay distancia, geometría, apantallamiento y directividad.
Dos palancas: apagar el foco o aplicar una reducción
Sobre cada foco que aporta a ese receptor hay dos controles.
El primero es apagarlo. Simula retirar la fuente, reubicarla o detener la operación que la genera, y entrega el techo teórico de la mejora: lo máximo que se puede ganar actuando sobre ese foco.
El segundo es aplicarle una reducción Rw de 0 a 60 dB. Ahí es donde se simula la medida real: un encapsulamiento, un silenciador en una chimenea, el cierre de una abertura de techo, una barrera, la sustitución de un equipo o un cambio de régimen de operación. El valor se resta a la contribución de ese foco y el nivel global del receptor se recalcula en vivo.
Las dos palancas se combinan libremente sobre los 27 focos, y hay botones para encender todo, apagar todo o volver al estado original. Cada combinación es un escenario.
Un escenario, paso a paso
Vale la pena seguir el ejercicio con los números del caso demostrativo, porque el resultado no es el que sugiere la intuición.
Punto de partida: la Finca La Ceiba está en 62.2 dB(A) de día, con un límite de 65. Son 2.8 dB de margen. Un margen así no deja tranquilo a nadie: cualquier cambio en la operación se lo come.

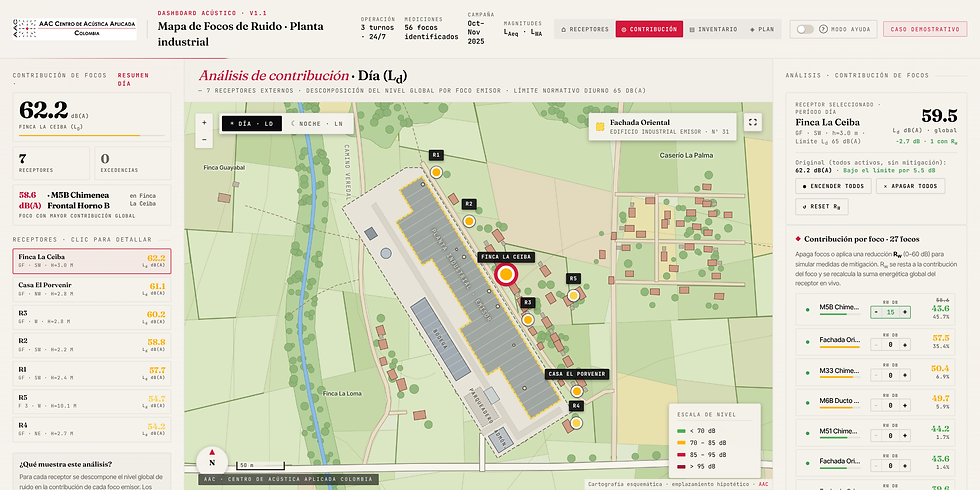

Escenario 1. Se actúa sobre el foco dominante, el que aporta el 45.7 %, con una reducción Rw de 15 dB, que es una medida seria y costosa. El receptor baja a 59.5 dB(A). La ganancia es de solo 2.7 dB.
La razón está a la vista en la misma tabla: al bajar el primer foco, el segundo, que aportaba 57.5 dB(A), pasa a mandar. La suma energética queda gobernada por él y el resto de la inversión se pierde. Es el resultado más útil de todo el tablero, porque es exactamente el error que se comete cuando se decide sin descomponer el nivel: gastar en la fuente más ruidosa y ganar menos de 3 dB.
Escenario 2. Se mantiene esa reducción y además se cierra la abertura de techo del Horno B. El receptor cae a 55.1 dB(A): 7.1 dB por debajo del punto de partida y 9.9 dB por debajo del límite. La misma inversión en la primera medida rinde el triple cuando se acompaña de la segunda.
Qué permite decidir
Con eso sobre la mesa, un comité que no tiene un acústico sentado al lado puede hacer cosas que antes exigían un estudio nuevo cada vez: comparar medidas por los decibelios que rinden y no por lo que cuestan; descartar temprano las que no mueven la aguja, antes de pedir cotizaciones; fijar el Rw objetivo que hay que exigirle a un proveedor, que es una especificación contractual y no una expectativa; priorizar por receptor, porque el orden de los focos cambia según a quién se quiera proteger; y responder a la autoridad o a la comunidad con un escenario cuantificado en lugar de una promesa.
Hasta dónde llega la simulación
Conviene decirlo con claridad. El tablero estima el efecto de una atenuación en la fuente sobre la geometría y las condiciones de la campaña de medición. Calcula cuánto baja el receptor si ese foco emite menos; no diseña la medida, no determina el espesor del encapsulamiento ni la pérdida por inserción real de un silenciador, y no sustituye la verificación posterior con medición. Sirve para elegir el camino y ordenar la inversión. El diseño de detalle y la comprobación siguen siendo trabajo de ingeniería.
Plan de acción: de los escenarios a un cronograma
Simular escenarios responde qué medida rinde. Un plan de acción responde otra cosa: qué se hace primero, cuánto tarda y en qué momento deja de haber vecinos por encima del límite. La cuarta vista del tablero está hecha para esa conversación.
Para mostrarla usamos el plan de acción de otro estudio nuestro, anonimizado con el mismo criterio: un parque industrial con varias plantas y ocho edificios residenciales alrededor, uno de ellos todavía en proyecto. Por eso sus focos (P01 a P30) y sus edificios (A a H) no son los del mapa de las otras tres vistas, y el propio tablero lo advierte.
El punto de partida, contado piso a piso
En un edificio de veinte pisos el nivel no es uno solo: cambia con la altura, y es frecuente cumplir abajo e incumplir arriba. Por eso el indicador principal del plan no son edificios sino pisos. En la situación actual, con máxima producción, 108 pisos superan los 50 dB(A) nocturnos, ninguno de los ocho edificios cumple completo y el peor nivel es 55.3 dB(A).
Siete grupos de medidas en cuatro fases
Los 30 focos que explican el problema se agrupan por tipo de solución, no por planta: operaciones exteriores que pueden salir del horario nocturno, escapes y chimeneas que piden silenciador, aberturas de techo que piden rejilla acústica, extractores, tráfico interno. Cada grupo trae la solución propuesta y, para cada foco, su prioridad y su objetivo de reducción, que va desde décimas de decibel hasta 12.8 dB.
Los grupos se ordenan en cuatro fases sobre 48 meses, empezando por lo que no exige obra.
Fase 1 (0 a 3 meses), gestión operativa nocturna: quedan 95 pisos en excedencia.
Fase 2 (3 a 12 meses), silenciadores en escapes: quedan 56 pisos y ya cumplen tres edificios.
Fase 3 (6 a 24 meses), aberturas de techo, compresores y tráfico interno: quedan 29 pisos, todos en el edificio que aún no está ocupado; los siete existentes cumplen.
Fase 4 (24 a 48 meses), aberturas de la planta más cercana al edificio futuro: cero pisos en excedencia; el peor nivel queda en 49.7 dB(A).
El deslizador recorre los 48 meses y todo se recalcula al momento: las barras del cronograma, los indicadores y el gráfico que muestra, edificio por edificio, de dónde parte y dónde queda.
La misma información, leída por zona

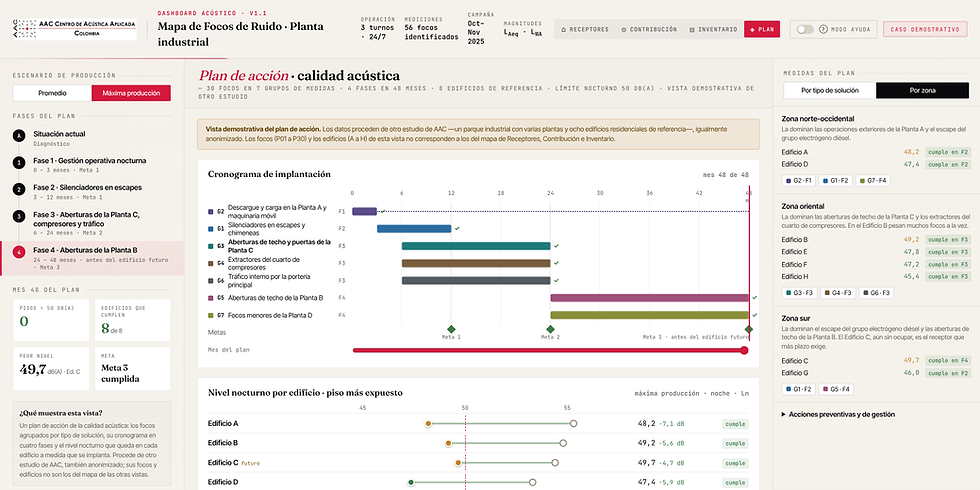

El responsable de mantenimiento piensa en grupos de medidas. Quien atiende a la comunidad piensa en edificios. La vista por zona agrupa los edificios según los focos que dominan su nivel y dice, para cada uno, en qué fase empieza a cumplir. Es la respuesta directa a la pregunta de un vecino: cuándo le toca a mi edificio.
Qué pasa si una medida se aplaza
Cada grupo y cada foco tienen un interruptor. Al tocarlo se sale del cronograma y se trabaja con una combinación libre: se puede retirar una medida que el presupuesto no alcanza a cubrir este año y ver cuántos pisos vuelven a quedar por encima del límite, o adelantar otra y comprobar si eso basta para cumplir una meta antes de tiempo.
Aplican aquí los mismos límites que en la simulación de escenarios. El plan fija cuántos decibelios debe bajar cada foco; el diseño de detalle de cada medida y la verificación con mediciones al cierre de cada fase siguen siendo trabajo de ingeniería.
El tablero explica sus propios datos
Hay un modo ayuda que se activa desde la cabecera. Con él encendido, un clic sobre cualquier cifra, gráfica o sección abre una tarjeta que explica qué es ese dato, cómo se calcula y qué implica. La tarjeta de excedencias, por ejemplo, aclara que solo se contabilizan los edificios con límite asignado según su uso y recuerda que el nivel no cambia entre día y noche, pero el límite nocturno es 15 dB más exigente.
Es una decisión de diseño deliberada: el tablero tiene que poder usarse sin nosotros al lado.
Qué entregamos y cómo se usa
El tablero se entrega cargado con los datos del estudio del cliente y acompañado de una sesión de transferencia. No basta con dar acceso: enseñamos a leerlo, a montar escenarios y a documentar los resultados, para que el equipo ambiental, el de mantenimiento y la dirección puedan responder sus propias preguntas sin abrir un estudio nuevo cada vez que aparece una.
Esa es la diferencia que buscamos en todos nuestros trabajos. Un diagnóstico dice cuánto ruido hay. Un plan de acción dice qué hacer, en qué orden y cuánto se gana con cada paso. Nuestros estudios se diseñan para producir lo segundo, y el tablero es la herramienta con la que esa información se vuelve utilizable para prevenir, mitigar y controlar.
No solo para industria
El esquema es el mismo en cualquier tipo de fuente: focos caracterizados, propagación, niveles en receptores, contribución y escenarios. Cambian las normas de referencia, los descriptores y la escala del inventario, pero la lógica de gestión no cambia. Aplica igual a una planta industrial, a un aeropuerto, a una terminal portuaria, a un corredor ferroviario o al mapa de ruido de un municipio.
Preguntas frecuentes sobre el tablero de gestión de ruido
¿Qué es un tablero de gestión de ruido?
Es una herramienta interactiva que reúne los resultados de un estudio acústico (mapas, niveles en fachada, inventario de fuentes y contribuciones) y permite consultarlos y simular medidas sin depender de un acústico en cada paso. Su objetivo es que el estudio no quede archivado tras una lectura, sino que se convierta en decisiones: qué fuente atacar, cuánto reducirla y qué receptores mejoran.
¿Qué es el análisis de contribución por fuente?
Es el cálculo del porcentaje de energía sonora que cada fuente aporta a un receptor. En el caso de ejemplo, 27 fuentes llegan a la Finca La Ceiba, pero dos explican cerca del 81 %: la chimenea frontal del Horno 3 (45,7 %) y su apertura en cubierta (35,4 %). Saberlo evita invertir en fuentes que apenas influyen en el resultado.
¿Por qué atenuar la fuente más ruidosa no siempre resuelve el problema?
Porque los decibeles se suman de forma logarítmica: al reducir la fuente dominante, pasa a dominar la siguiente. En el ejemplo, reducir 15 dB la chimenea principal solo baja el receptor de 62,2 a 59,5 dB(A); al tratar también la apertura en cubierta, el nivel cae a 55,1 dB(A). Por eso las medidas deben evaluarse en conjunto y receptor por receptor.
¿Por qué una planta puede cumplir de día e incumplir de noche?
Porque una planta que opera de forma continua emite casi lo mismo a cualquier hora, mientras que los límites nocturnos de la Resolución 0627 de 2006 son más exigentes. En el caso del artículo, con los límites aplicados de 65 dB(A) de día y 50 dB(A) de noche, los receptores en incumplimiento pasan de 2 a 15. Por eso el diagnóstico debe centrarse en el periodo más crítico.
¿El tablero reemplaza el diseño de las medidas o la medición posterior?
No. El tablero estima cómo cambiaría el nivel en los receptores si una fuente se atenúa en una cantidad dada, pero no diseña la medida: no define el espesor de un encapsulamiento ni su pérdida por inserción real. Después de implementar las medidas, se debe medir de nuevo para verificar que el resultado en los receptores coincide con lo previsto.
¿Sirve solo para industrias o también para planes de acción municipales?
La misma lógica se aplica a aeropuertos, puertos, corredores férreos y mapas de ruido municipales. La Ley 2450 de 2025 dio 18 meses a los municipios, distritos y áreas metropolitanas de 100.000 habitantes o más para contar con un plan de acción de calidad acústica, plazo que venció en septiembre de 2026. Un tablero ayuda a priorizar zonas, comparar escenarios y hacer seguimiento.
Si quiere ver cómo se vería su operación en un tablero como este, escríbanos. Y si prefiere empezar por explorarlo, el caso demostrativo está abierto en tablerogestionruido.aacacustica.com.co
